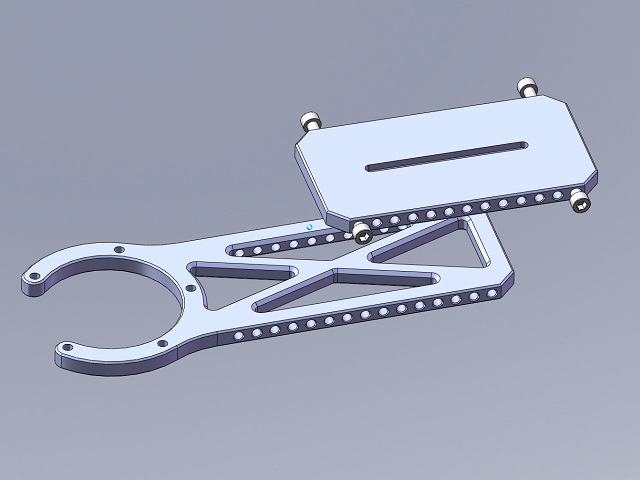

So sah das dann im CAD aus.

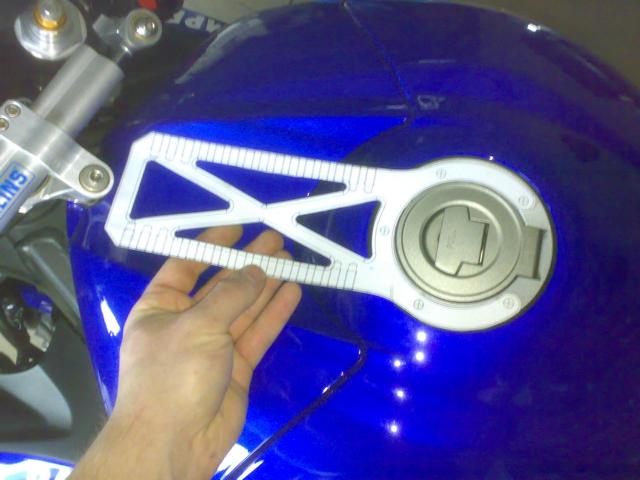

Zum Testen habe ich mir erst einmal eine Schablone ausgedruckt.

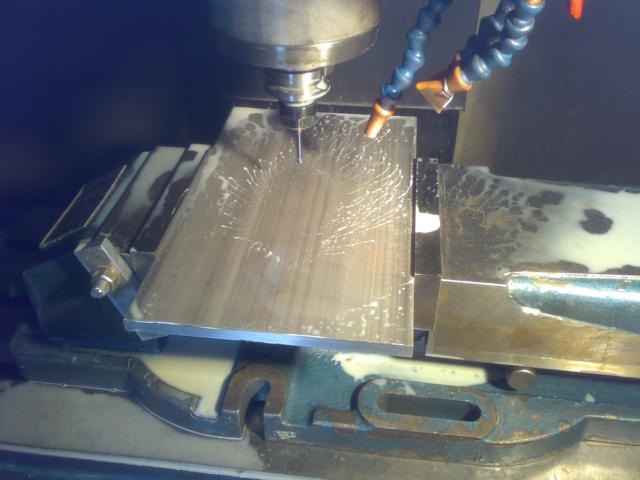

Schnell fand sich auch ein geeignetes Stück Aluminium.

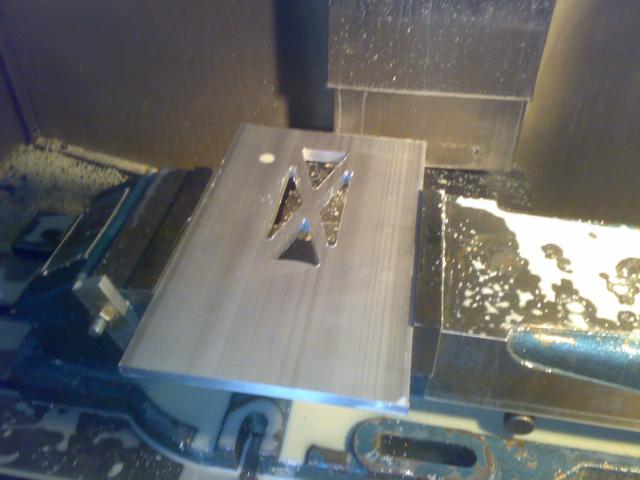

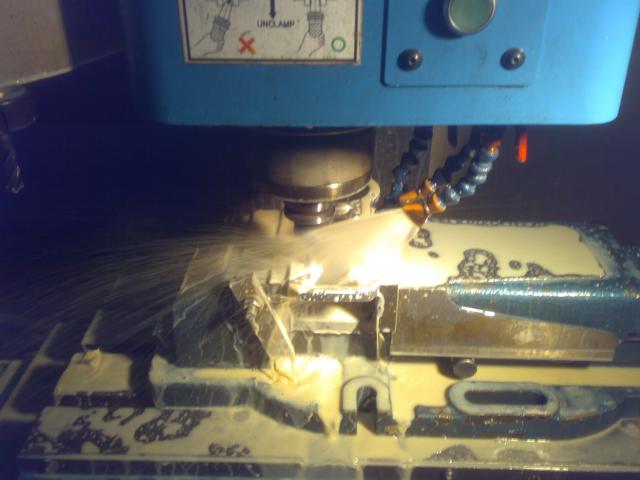

Erst habe ich die Durchbrüche gefräst.

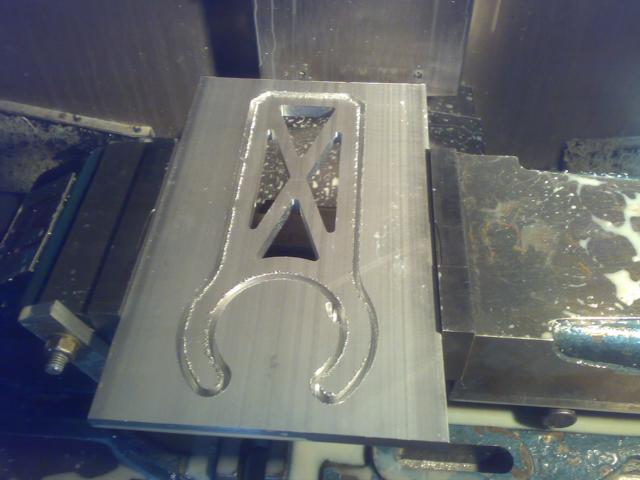

Dann die Außenkontur. Hier habe ich allerdings 0,2mm in Z stehen gelassen.

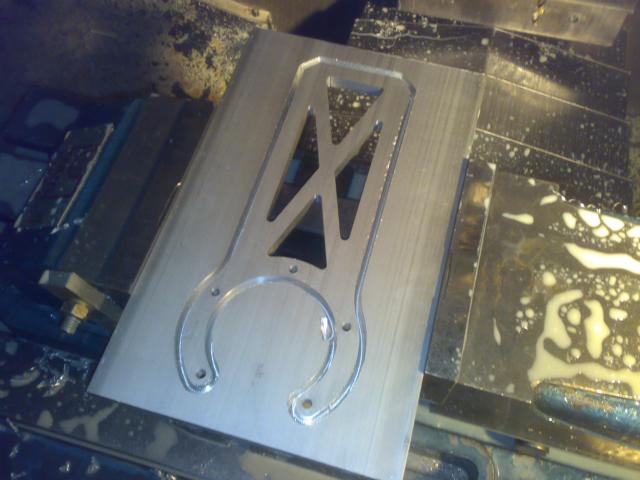

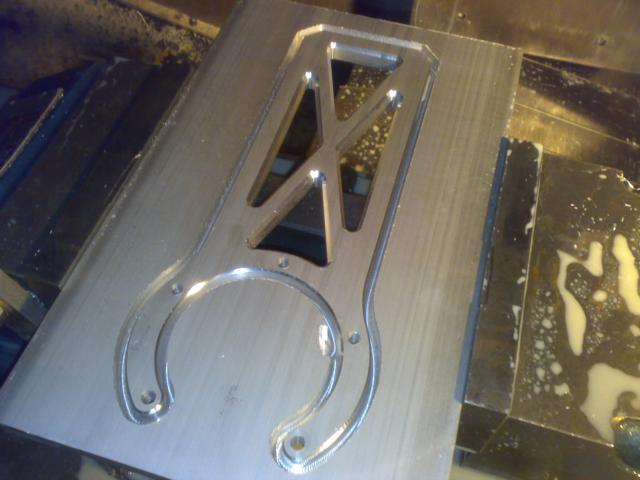

Danach noch schnell die Fasen gefräst.

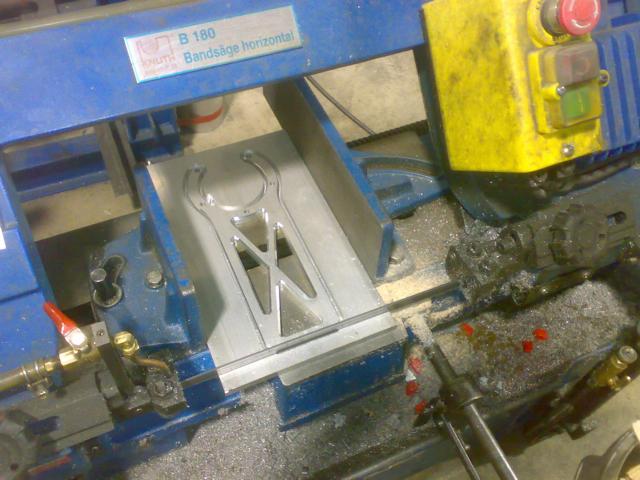

Jetzt noch das umstehende Material absägen.

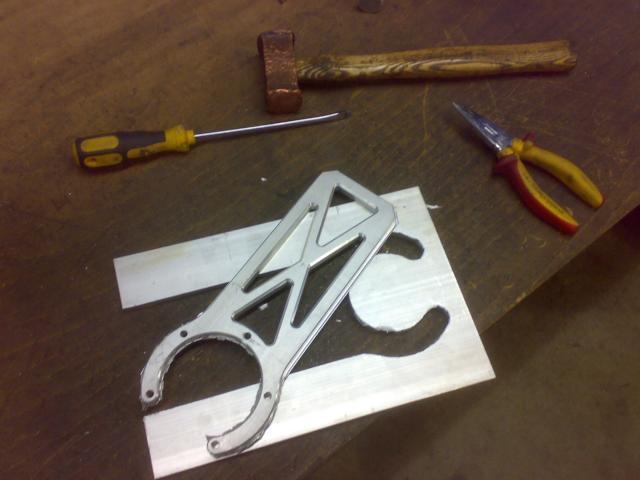

Der Rest wurde einfach mit Hammer und Schlitzschraubendreher herausgebrochen.

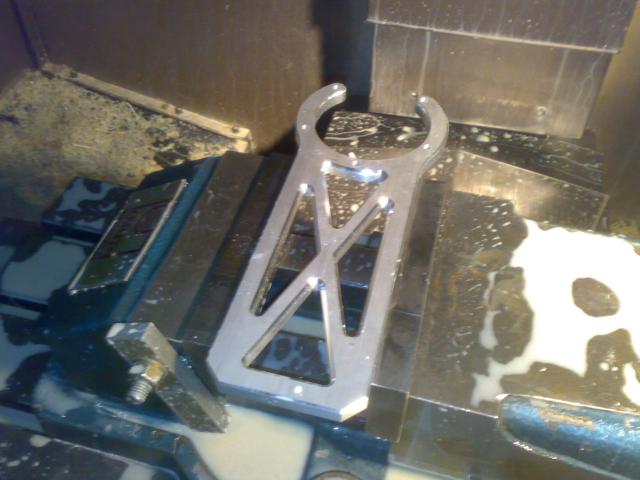

Nun kam die Fase von der Rückseite.

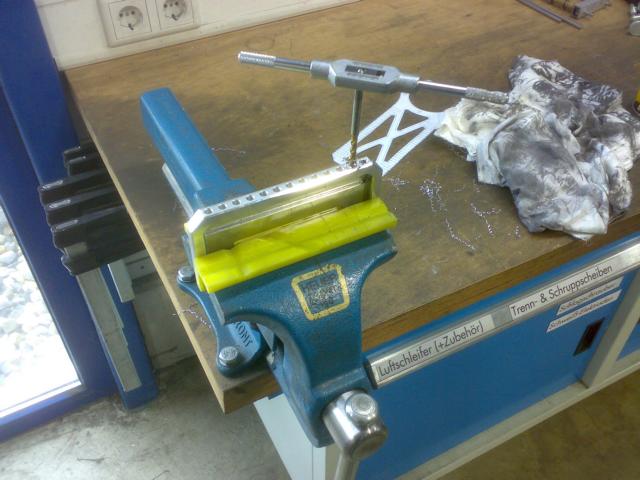

Mit den vielen Gewinden kann ich nun die Position und den Winkel der Kamera leicht einstellen.

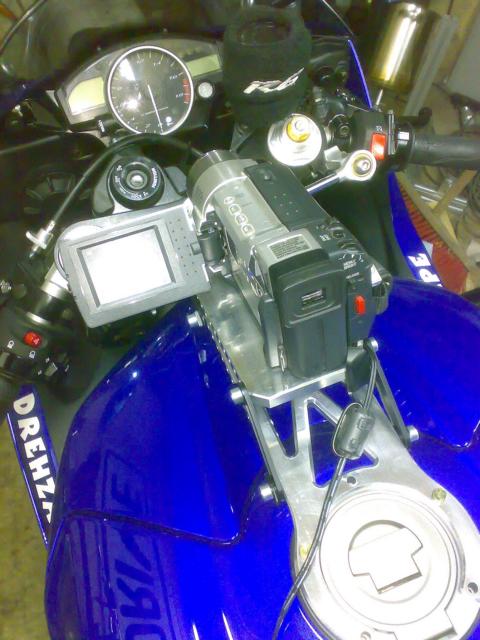

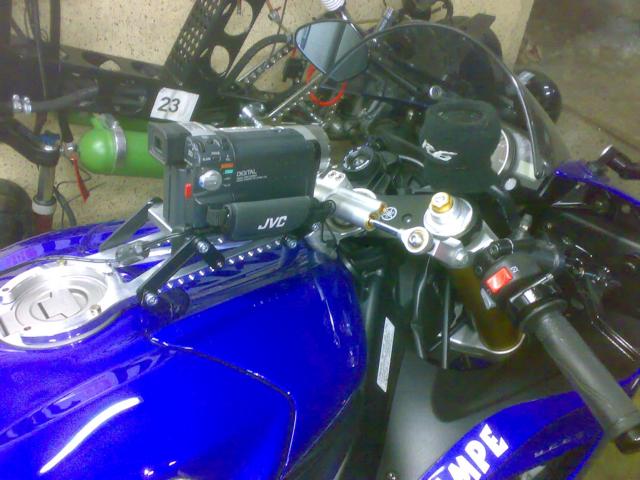

Und so sieht das ganze montiert aus. Fertig für die kommende Saison. :-)
